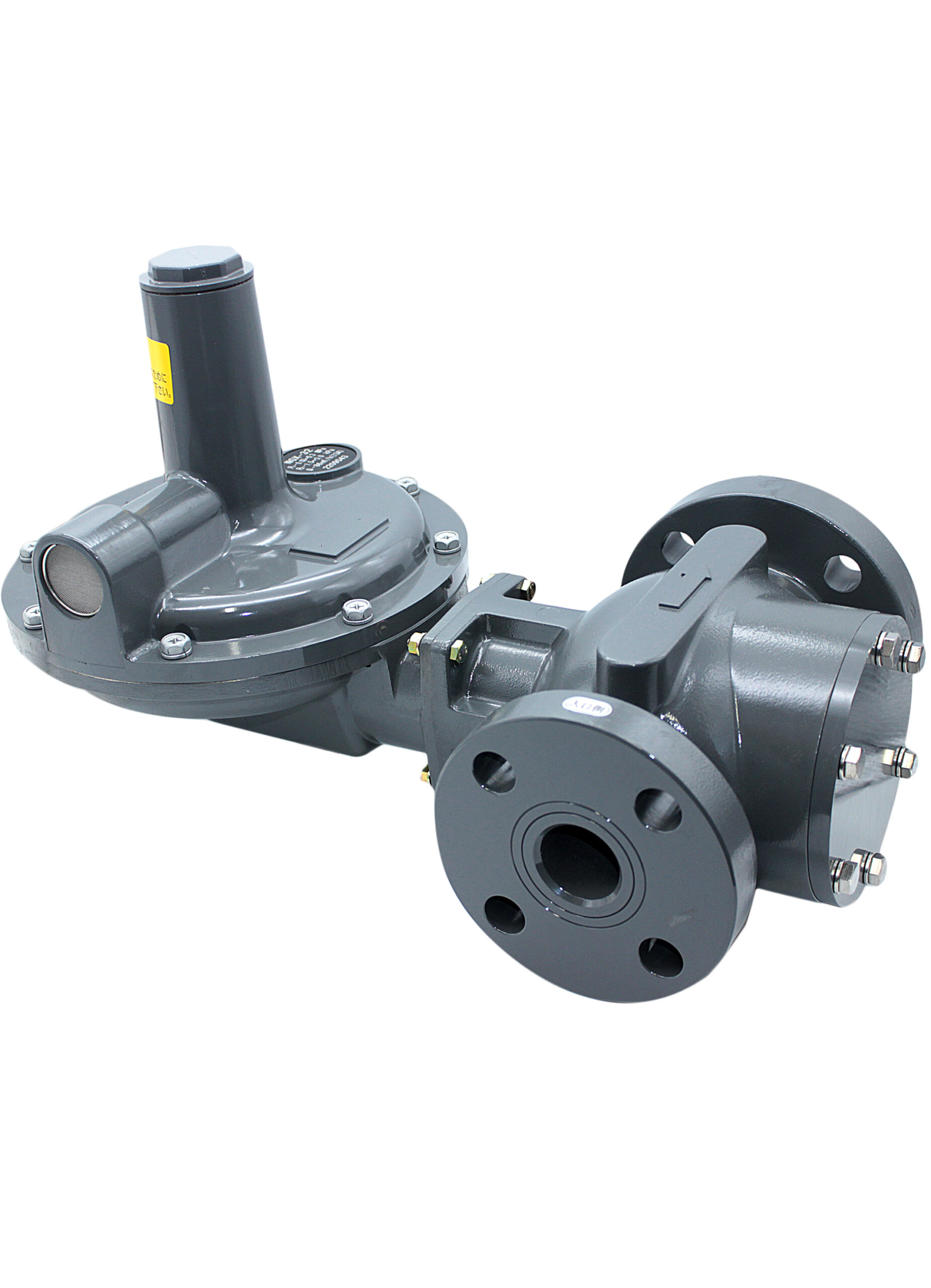

NGXガバナシリーズ
フランジ一体型構造、ストレーナ内蔵の高性能ガバナです。リリーフ弁を内蔵していないので、屋内設置に最適です。（屋外設置可能）工場出荷時に、現場に合わせた取付姿勢への変更が可能。低差圧大容量を実現した2型タイプもございます。
調整器共通仕様
| 出口圧力 | 各ガバナ参照 |
|---|---|
| 閉塞圧力 | 出口設定圧力×1.25以下 |
| 出入口接続 | 各ガバナ参照 |
主要型式一覧
| 型式 | 備考 | 質量 | 図面（PDF） | 図面（DXF） | 仕様書（PDF） |
|---|---|---|---|---|---|
| NGX-20 | BLガバナ／BLMガバナ(出口圧力：30kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K20A(FF)フランジ／ハイカット弁内蔵／ストレーナ内臓／中圧A仕様特殊対応可 ※特殊仕様対応可 |
約4.3kg |
|
|
|
| NGX-25 | BLガバナ／BLMガバナ(出口圧力：30kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K25A-32A(FF)フランジ／ハイカット弁内蔵／ストレーナ内蔵／中圧A仕様特殊対応可 ※特殊仕様対応可 |
約5.7kg |
|
|
|
| NGX-25-2 | BLガバナ／BLMガバナ(入口圧力：0.03～0.1MPa)／出口圧力：1.40～2.90kPa／出入口接続：25A-32A(FF)フランジ／ハイカット弁内蔵／ストレーナ内蔵 ※特殊仕様対応可 |
約5.7kg |
|
|
|
| NGX-32 | BLガバナ／BLMガバナ(出口圧力：30kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K32A-50A(FF)フランジ／ハイカット弁内蔵／ストレーナ内蔵／中圧A仕様特殊対応可 ※特殊仕様対応可 |
約11.3kg |
|
|
|
| NGX-50 | BLガバナ／BLMガバナ(出口圧力：30kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K50A(FF)フランジ／ハイカット弁内蔵／ストレーナ内蔵／中圧A仕様特殊対応可 ※特殊仕様対応可 |
約11.3kg |
|
|
|
| NGX-50-2 | BLガバナ／BLMガバナ(入口圧力：0.03～0.1MPa)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K50A(FF)フランジ／ハイカット弁内蔵／ストレーナ内蔵 ※特殊仕様対応可 |
約11.3kg |
|
|
|
| NGX-80 | BLガバナ／BLMガバナ(出口圧力：20kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K80A(RF)フランジ／ハイカット弁内蔵／ストレーナ内蔵／ ※特殊仕様対応可 |
約49.5kg |
|
|
|
| NGX-100 | BLガバナ／BLMガバナ(出口圧力：20kPa以下)／出口圧力：1.40～2.90kPa／出入口接続：JIS10K100A(RF)フランジ／ハイカット弁内蔵／ストレーナ内蔵／ ※特殊仕様対応可 |
約49.5kg |
|
|
|
